Descriere
· Wafer de 182 mm + celulă duală + tehnologie PERC
· Putere modul de până la 545 W
· Cu 2,7% mai mult randament energetic pe durata de viata a modulului
· Putere modul de până la 545 W
· Cu 2,7% mai mult randament energetic pe durata de viata a modulului
· 12 ani de garanție sporită a produsului
· 25 de ani garanție de putere liniară
Conform Declarației de garanție limitată Canadian Solar aplicabilă.
· 25 de ani garanție de putere liniară
Conform Declarației de garanție limitată Canadian Solar aplicabilă.
· Minimizează impactul micro-fisurilor
· Încărcare mare de zăpadă de până la 5400 Pa, sarcina vântului de până la 2400 Pa
· Toleranță mai bună la umbrire
· Încărcare mare de zăpadă de până la 5400 Pa, sarcina vântului de până la 2400 Pa
· Toleranță mai bună la umbrire
Schiţă tehnică

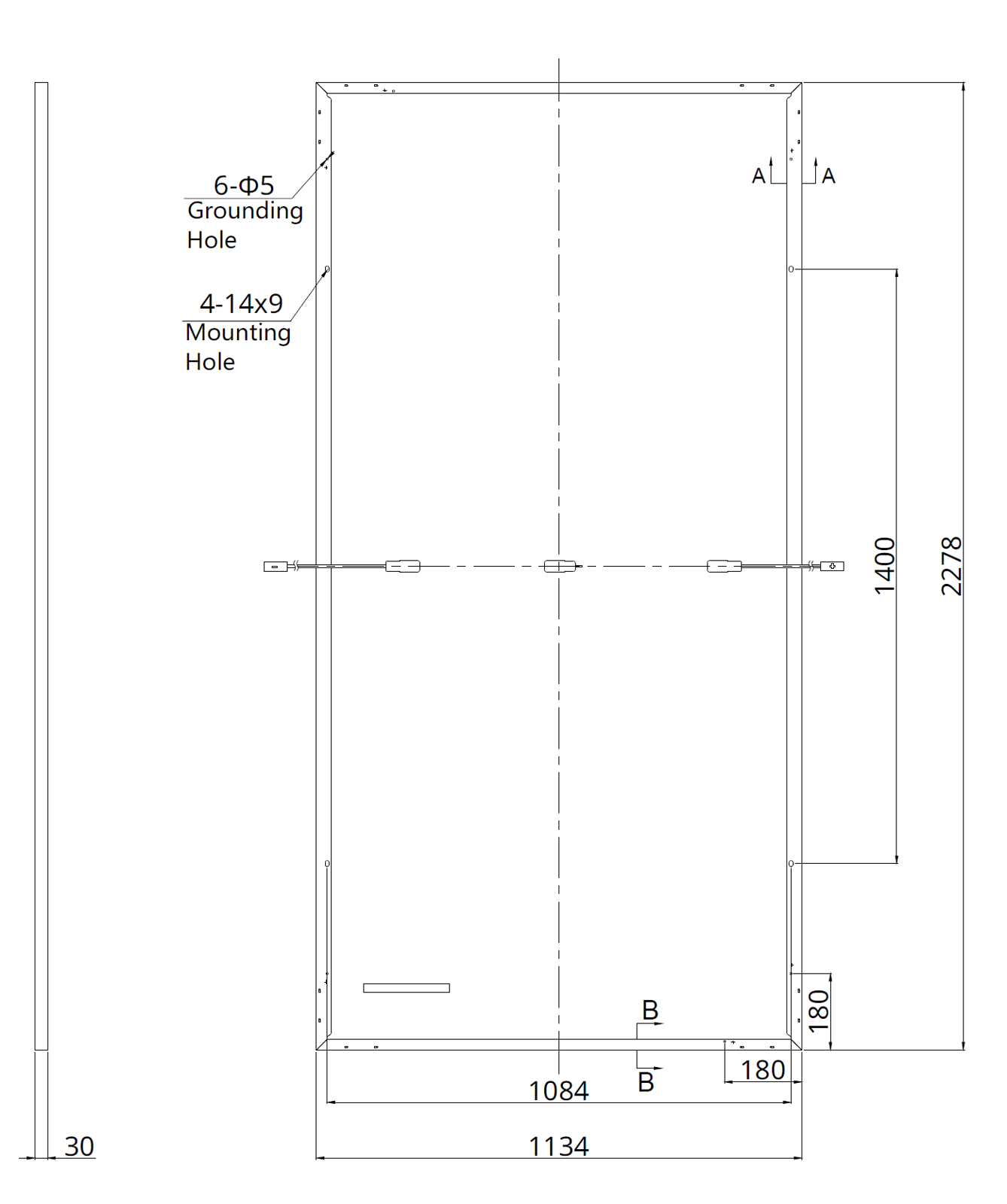

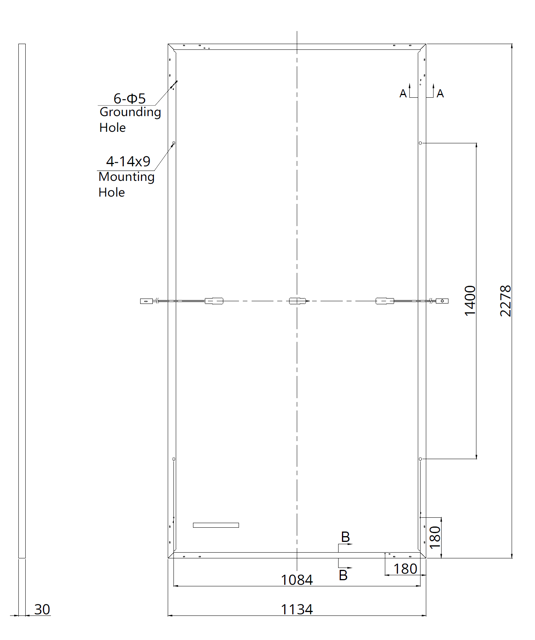

Vedere spate

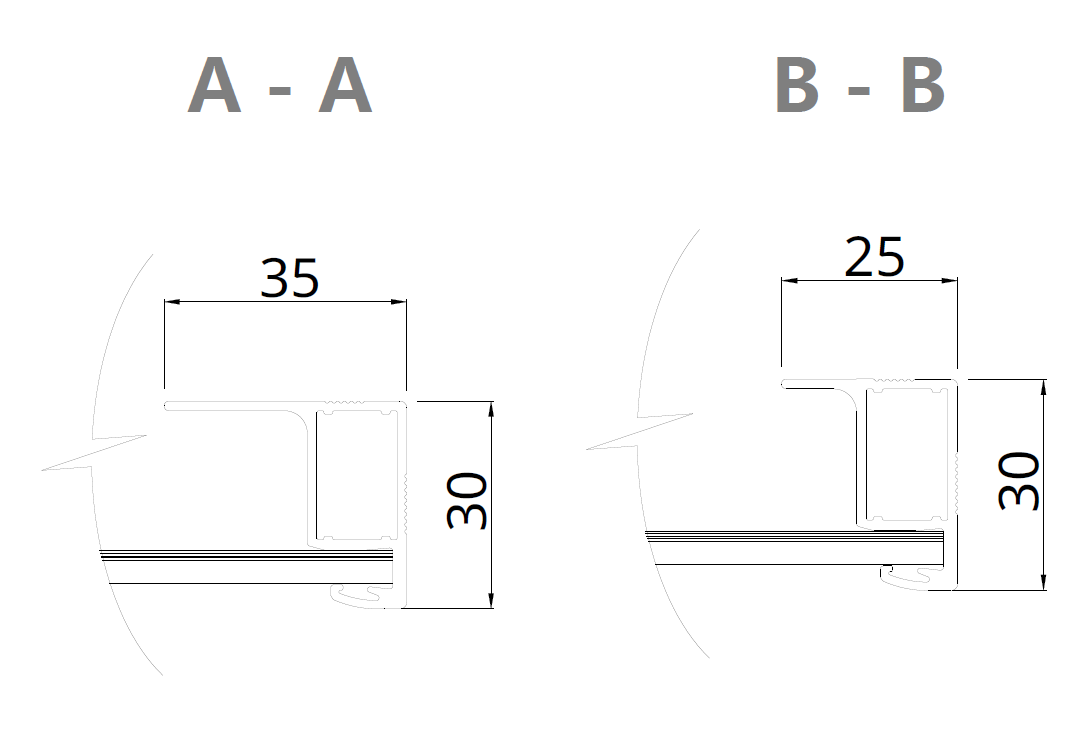

Secţiunea prin cadru

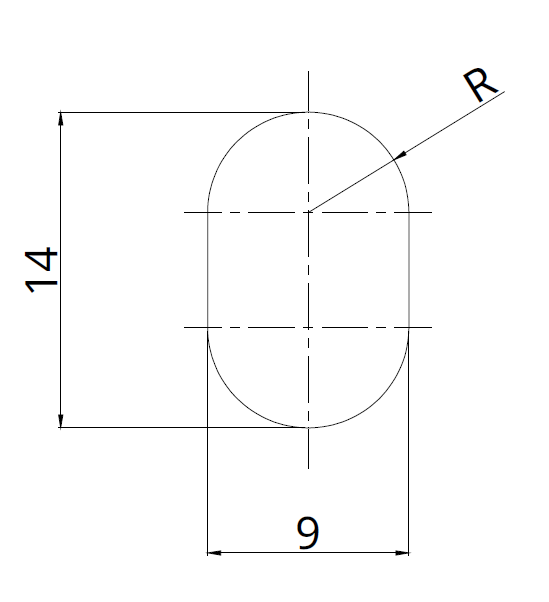

Gaura de prindere

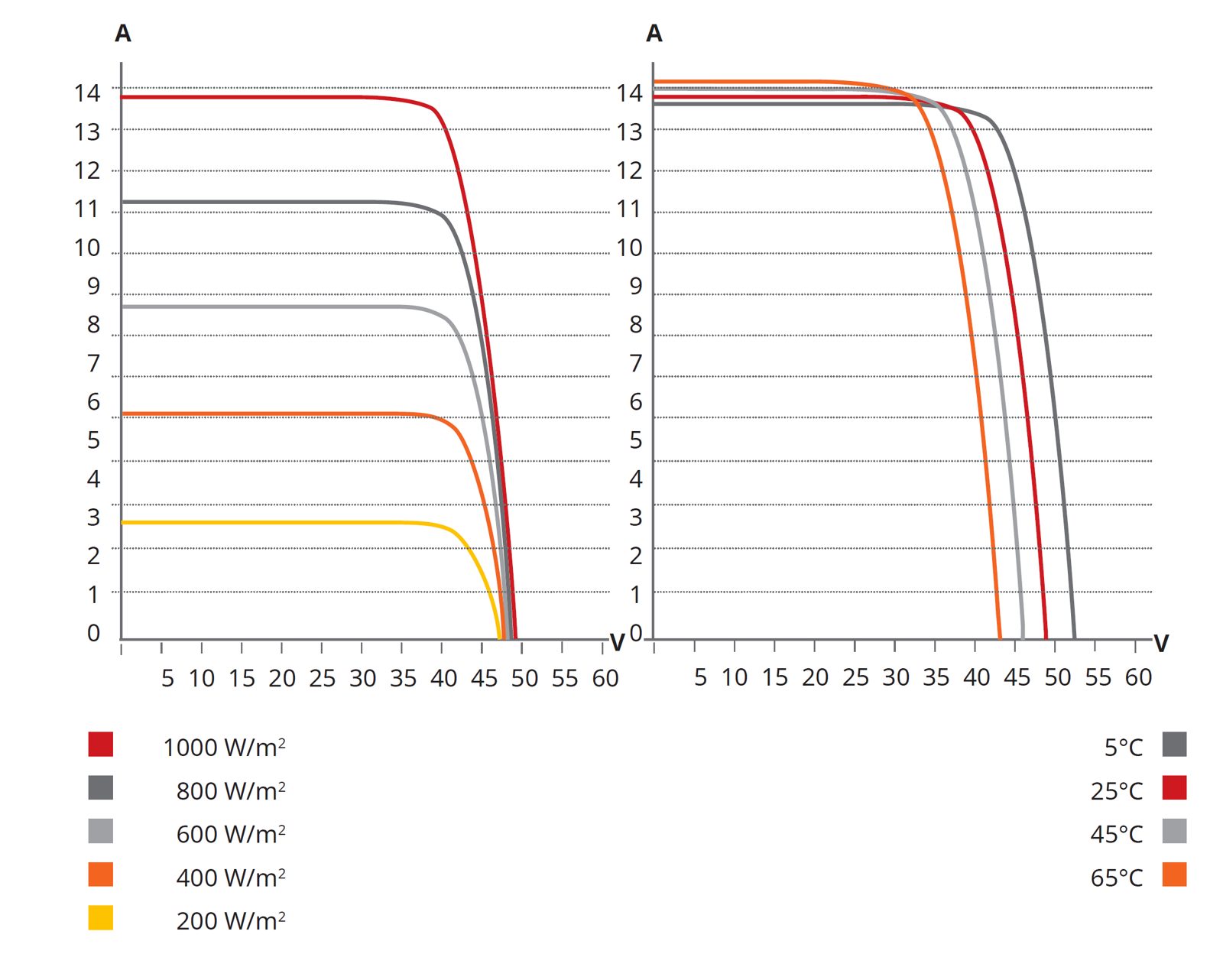

Curba I-V
Date tehnice
| Specificaţie | Data |
|---|---|
| Tip celulă | Mono cristalină |
| Aranjament celule | 144 [2 x (12 x 6) ] |
| Dimensiune | 2278 ˣ 1134 ˣ 30 mm |
| Masă | 27.6 kg |
| Capac frontal | Sticlă călită de 3,2 mm cu acoperire antireflex |
| Cadru | Aliaj de aluminiu anodizat |
| J-box | IP68, 3 diode bypass |
| Cablu | 4 mm2 (IEC), 12 AWG (UL) |
| Conector | MC4 |
| Lungime cablu inclusiv conectori |
350 mm (+) / 250 mm (-) |
Caracteristici temperatură
| Specificaţie | Data |
|---|---|
| Coeficient temperatură (Pmax) | -0.34 % / °C |
| Coeficient temperatură (Voc) | -0.26 % / °C |
| Coeficient temperatură (Isc) | 0.05 % / °C |
| Temperatura nominală de funcționare a modulului | 41 ± 3°C |
Caracteristici electrice
| Specificaţie | Data STC* | Data NMOT* |
|---|---|---|
| Putere nominală maximă (Pmax) | 545 W | 409 W |
| Tensiune de operare (Vmp) | 41,50 V | 38,70 V |
| Tensiune deschidere circuit (Voc) | 49,40 V | 46,70 V |
| Curent de operare (Imp) | 13,14 A | 10,52 A |
| Curent de scurt-circuit (Isc) | 13,95 A | 11,25 A |
| Eficienţă modul | 21,10% | |
| Tensiune maximă şir (string) |
1500V (IEC/UL) sau 1000V (IEC/UL)
|
|
| Valoarea maximă a siguranței în serie |
25 A
|
|
| Performanţă la foc |
TYPE 1 (UL 61730 1500V) sau TYPE 2 (UL 61730 1000V) sau CLASS C (IEC 61730)
|
|
| Toleranţă putere |
0 ~ + 10 W
|
|
*STC (Standard Test Conditions) - În condiții de testare standard: iradiere de 1000 W/m2, spectru AM 1,5 și temperatura celulei de 25°C.
*NMOT (Nominal Module Operating Temperature) - În condiții de testare: iradiere de 800 W/m2, spectru AM 1,5, temperatura ambiantă 20°C, viteza vântului 1 m/s.
*NMOT (Nominal Module Operating Temperature) - În condiții de testare: iradiere de 800 W/m2, spectru AM 1,5, temperatura ambiantă 20°C, viteza vântului 1 m/s.
Specificatii
- Curent maxim (Imp) 13,14 A
- Curent de scurt-circuit (Isc) 13,95 A
- Putere maximă 545 W
- Greutate 27,6 kg
- Tensiune maximă (Vmp) 41,5 V
- Temperatură operare -40 - 85 °C
- Tensiune deschidere circuit (Voc) 49,4 V
